Description

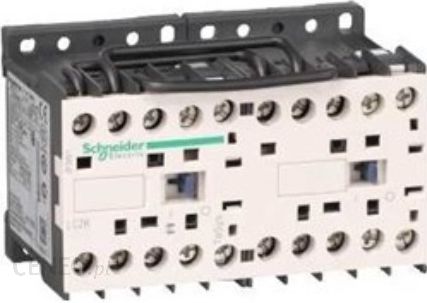

Stycznik nawrotny, miniaturowy.

Dane techniczne:

liczba biegunów: 3

napięcie pracy: 690 V AC 50/60 Hz dla obwód mocy / sygnalizacyjny

prąd AC-1: 20 A (440 V AC)

prąd AC-3: 9 A (440 V AC)

napięcie sterujące: 230 V AC, 50/60 Hz

liczba styków pomocniczych zwiernych: 0

liczba styków pomocniczych rozwiernych: 1

napięcie udarowe: 8 kV

kategoria przepięć: III

zdolność zwarciowa: 110 A przy 440 V

średnia impedancja: 3 mOm przy 50 Hz – Ith 20 A dla obwód mocy

sposób montażu: płyta, szyna

zaciski: śrubowe

częstotliwość obwodu sygnalizacyjnego: 400 Hz

minimalny prąd wyłączeniowy: 5 mA dla obwód sygnalizacyjny

minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny

rezystancja izolacji: 10 MΩ dla obwód sygnalizacyjny

wysokość: 58 mm

szerokość: 90 mm

głębokość: 57 mm

Przeznaczenie:

sterowanie silnikiem

obciążenie rezystancyjne
