Description

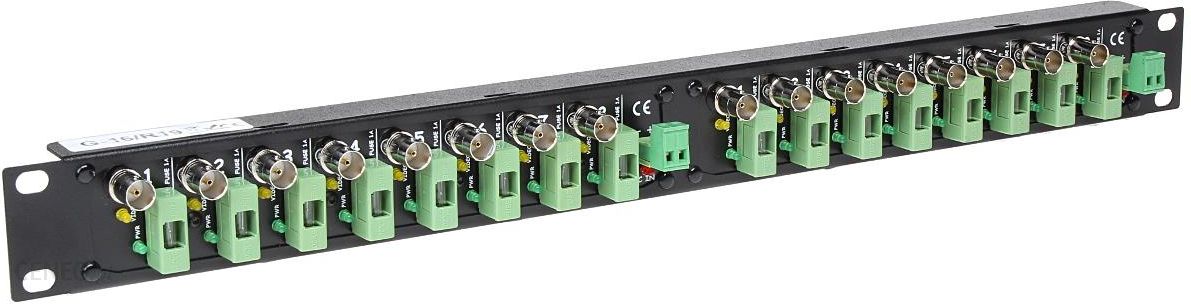

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2×8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Gniazdo G-16/R19 rozgałęzia zasilanie do 2×8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika) G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19. Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery. Koniec z wiszącymi przewodami w szafie RACK! Zadbaj o estetykę okablowania. Kabel do telewizji przemysłowej YAP75-0.59/3.7+2×0.5 posiada 2 żyły po 0.5mm² Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce.Standard: CVBS – PAL / NTSCLiczba wyjść wideo: 16 szt. Gniazdo BNCLiczba wejść wideo: 16 szt. zaciski skręcaneLiczba wyjść zasilania: 16 szt. Zaciski kabloweLiczba wejść zasilania: 6 szt. Gniazdo 2.1/5.5mm / zaciski kabloweMaksymalny prąd zasilania: 2×10 AMaksymalny prąd pojedynczego wyjścia: 1 ATyp wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczneZasilanie: 8 … 30 V DC (typowo 12V)Pobór prądu urządzenia (dla różnych Uz): 12 V = 150 mA / 30 V = 250 mAPrzeznaczenie diod LED: czerwona „POWER” – informuje o napięciu zasilania (DC IN)zielone „PWR LED” – informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika)żółte „VIDEO LED” – informują o obecności sygnału wideoMaks. prąd: 150mA kamera – 98 metrów (R=3,4Ohm/100m)150mA kamera – 60 metrów (R=5,5Ohm/100m)650mA kamera + termostat – 22 metry (R=3,4Ohm/100m)650mA kamera + termostat – 14 metrów (R=5,5Ohm/100m)Montaż: Rack 10″Obudowa: MetalKolor: CzarnyTemperatura pracy / wilgotność względna: -50 °C … 55 °C / < 95 %Waga: 0.6 kgWymiary: 480 x 48 x 44 mmProducent / Marka: DELTA
